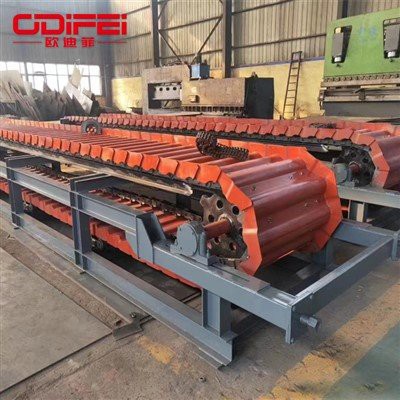

Pankonveier



Pankonveier on transpordiseade, mis veab tahkeid puistematerjale, millel on pidev liikuv tööpind, mille moodustavad metallist luminofoorplaadid, mis on toetatud rullahelale ja kattuvad üksteisega. Seda kasutatakse sageli puistematerjalide transportimiseks, samuti sobib see teravate ja kuumade materjalide transportimiseks.

Liistukonveierit on kolme tüüpi, horisontaalset tüüpi, kaldtüüpi ja horisontaalse kaldega tüüpi. Tööpõhimõte on põhimõtteliselt sama. Materjalide liikumise moodustab fosforplaat.







(1) Skaalaplaadi konveier on omamoodi plaatkonveier, millel on lihtsa konstruktsiooni, kerge kaalu ja juhtimisseadme väiksuse omadused.

(2) Selle eelisteks on lai kasutusala, suur transpordivõimsus, paindlik liinide paigutus, stabiilne ja usaldusväärne töö ning pikamaa{1}}transport.

(3) Konveieri pikkus on tavaliselt 10-30 m ja maksimum võib ulatuda 100 m-ni.

(4) Tõstekõrgus on 2,2–4,5 m, kuni 10 m.

(5) Erinevate materjalide puhul on konveieri maksimaalne lubatud kaldenurk 25 kraadi.





Konveieri tüüp	Laius mm	Edastuskiirus m/s	külgpaneeli kõrgus mm	Konveieri keti samm mm	Tarnemaht m³/h
Kerge liistuga konveier	400	0.05--1.60	160-250	200	450
	500		160-315		700
	630		200-400		1150
	800		250-500	250	1850
Keskmise{0}}suurusega liistkonveier	800	0.05-1.0	160-400	250	900
	1000		200-500		1400
	1200		250-500	315	1750







Pankonveier koosneb pearattaseadmest, kaaluplaadi ketiseadmest, sabaratta pingutusseadmest, juhtmaterjali kaitseseadmest, raamist ja ajamiseadmest.

1. Juhtseade:kuna põlle pannkonveieri kiirus ei ole üldiselt suurem kui 0,5 m/s, kasutab põlle pannkonveieri ajamiseade enamasti ülekandekonstruktsiooni, nagu mootor ja reduktor, nii et seda saab ristliigurühenduse kaudu otse pearatta võlliga ühendada, mis lihtsustab pearatta seadme konstruktsiooni, muudab selle valmistamise, paigaldamise ja reguleerimise lihtsaks ning sellel on madal hind. See on üks sõiduseade ühe kiirusega.

2. Sabaratta pingutusseade:seade kasutab kruvipingutusseadet, mis koosneb sabaratta võllist, kahest saba ketirattast, paarist pingutuskruvist ja muudest tarvikutest. Pingutuskettratas (kaasa arvatud rummu) on ketiratta võllile toetatud topeltrull-laagrite kaudu, mis võivad vähendada takistustegurit, kui veokett ketirattast mööda läheb; Samal ajal, kui ahelaid ei sünkroniseerita mitmete veokettide sammu ebavõrdsete kumulatiivsete vigade tõttu, saab ketiratta hammaste ja veoketi liigendite asukohti automaatselt reguleerida, et tagada ketiratta hammaste ja veokettide õige haardumine, et vältida mitmete veoketi materjalide ebaühtlast või isegi ebaühtlast pinget, parandades seega mitme veoketi üldist jõudlust.

3. Skaalaplaadi keti seade:BL Pan Conveyori kasutatav kett on võlli otsa paigaldatud rullikutega tükkkett ja stantskett. Rullid paigaldatakse välimisest ketiplaadist väljapoole. Rullid toetavad ainult alusplaadi koormust. Selle konstruktsiooni suurus on suhteliselt väike, seega on takistustegur väike, mis vähendab sõiduseadet ja veojõukoormust. Pärast karastamise ja karastamise kuumtöötlust on ketil suur kandevõime ja tugev tõmbetugevus; Ketiplaadi ühendushülss on valmistatud legeerterasest, karbureeritud, karastatud ja jahvatatud, kõrge kulumiskindlusega; Katlaplaadi punker: kaaluplaadi punker on pannkonveieri laagrikomponent. See on moodustatud paksu terasplaadiga matriitsiga tembeldades. Sellel on suur kuju ja suuruse täpsus ning väike kumulatiivne viga. Katlaplaat ei jookse maha.

4. Rack:rack võtab kasutusele standardse tootmise, mis mitte ainult ei standardiseeri tootmisprotsessi, vaid väldib ka käsitsi tehtud vigadest põhjustatud vigu, parandab toodete suurepärast taset, säästab kulusid ja suurendab majanduslikku kasu.





Söepulber, purustatud kivisüsi, tahm, tahm, ammooniumvesinikkarbonaat, püriidipulber, ammooniumkloriid, vaskkontsentraadi pulber, alumiiniumoksiidi pulber, kipsipulber, lubjakivipulber, soodapulber, uurea, aktiivsüsi, naatriumoksiid, räni Kaltsiumhape, asbestipulber, sünteetiline vaik, sünteetiline kaltsiumtensiid, kautšuk, kaaliumkarbonaat pulbriline pestitsiid, kaltsiumsulfaat, tiamiin, sooda, pulbristatud ravim, nisu, sojaoad, riis, suhkur, tärklis, purustatud puusüsi, puiduhake, saepuru, polüvinüülalkoholi sünteetiline pesuaine, lendtuha fosfaatväetis jne.





Kõrge temperatuuriga, mürgine, tule- ja plahvatusohtlik, väga abrasiivne, väga söövitav, tugevalt kleepuv, tugevalt hõljuv, väga vedel, kõva ja rabe Materjalid, mis ei taha puruneda.







1. Liistkonveier arvestab oma tootmistingimusi. Liistkonveierite kasutusalad erinevates tööstusharudes on erinevad. Suurte elektromehaaniliste tööstuste jaoks, nagu autod ja kodumasinad, tuleks valida raskeveokite-pannkonveierid ning tööstusharud, nagu toiduaine- ja elektroonikatööstus, peaksid valima kerged kettkonveierid.

2. Liistkonveier määrab transpordimaterjali nõuded. Pan Conveyori kettplaat on valmistatud polüpropüleenist, polüetüleenist, atsetaalist, nailonist, roostevabast terasest jne; pannkonveieri raam koosneb roostevabast terasest, ülitugevast -alumiiniumisulamist, süsinikterasest plaadi painutusest, süsinikterasest kanalist jne, vastavalt valikule Valige transporditava materjali omadustele sobiv lehtmaterjal.

3. Liistkonveier määrab transpordi suuna. Vastavalt erinevatele edastussuundadele jaguneb pannkonveier lineaarseks fosforiplaatkonveieri liiniks, ronivaks fosforiplaatkonveieriks, pöörlevaks kettkonveieriks, vertikaalseks fosforplaatkonveieriks, kõveraks fosfori plaatkonveieriks, akumuleerivaks konveierisuunaks, vastavalt konveierile {{vedu2}. saidi ruumiomadused.

4. Määrake liistkonveieri põhiparameetrid. Konveieri laiust, kõrgust, vahekaugust, pikkust, edastuskiirust ja kandevõimet saab seadistada vastavalt tootja vajadustele.



Põllekonveierite tüübid:

Raske põllekonveier:sobib plokkmaterjalide transportimiseks lühikese vahemaa tagant, mille osakesed on alla 1000 mm.

Keskmise põllega konveier:sobib plokkmaterjalide transportimiseks lühikese vahemaa tagant, mille söödaosakeste suurus on alla 400 mm, materjalide transportimiseks lahtise tihedusega alla 2400 kg/m³, ploki massiga alla 500 kg ja temperatuuriga alla 400 kraadi.

Kerge põllekonveier:sobib plokkmaterjalide transportimiseks lühikese vahemaa tagant, mille osakeste suurus on alla 160 mm, materjalide transportimiseks lahtise tihedusega alla 1200 kg/m³, ploki massiga alla 140 kg ja temperatuuril alla 350 kraadi.









(1) Skaalakonveieri tavaline laius: b=650mm, 800 mm, 1000 mm, 1200 mm, 1500 mm, 2000 mm; Nende hulgas on laialdaselt kasutusel b=800mm, 1000 mm ja 1500 mm;

(2) Üksiku transporditava eseme kaal: üldjuhul 75kg, * kuni 120-150kg;

(3) Konveieri pikkus: üldiselt 60-120m, * kuni 200m;

(4) Conveyor Expressi seeria: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min;

(5) Konveieri tõstekõrgus: h=2.2-4.5m, * kuni 10m;

(6) Erinevate materjalide puhul on konveieri lubatud kaldenurk 25 kraadi;

(7) Kui konveier on paigaldatud töökoja maapinnale või avatud maapinnale, ei tohi kliirensi kõrgus tagastuskülje skaalaplaadi nööri tipust maapinnani olla väiksem kui 200 mm; Kaevu paigaldamisel ei tohi kliirensi kõrgus olla väiksem kui 300 mm. Teatud asjaoludel ja teatud välistingimustega piiratud kliirensi kõrgust saab määrata vastavalt vajadusele.









1. Pankonveieri paigaldamisel eemaldage esmalt ülemine tugiplaat keskmisel toel, seejärel vajutage ülemist juhtsiini koos juhtrööpa surveplaadi ja poldikoostuga, reguleerige juhtsiin vastavalt vajadusele ja seejärel keevitage tugiplaat koos toega.
2. Pärast kogu masina paigaldamist ja joondamist keevitatakse kohapeal vastavalt vajadusele alumine juhtsiin ja keskmine tugi.
3. Pärast kogu masina paigaldamist peab keskjoone mittesirgesus olema alla 2 mm (0–10 m), 3 mm (10–30 m) ja 4 mm (30–50 m); Vasaku ja parema juhtsiinide kõrgus peab olema alla 2 mm.
4. Veoketi paigaldamisel paigaldatakse punker pärast keti paigaldamist ja tuleb märkida punkri suund.





1. Enne kasutuselevõttu kontrollige hoolikalt, kas kõik kinnitusdetailid on tugevad ja ketiplaatide vaheline reguleerimisseade peab olema paindlik ja töökindel.

2. Pöörake mootorit käsitsi mitu nädalat, mis peaks saama vabalt pöörlema.

3. Pankonveieri käivitamisel kontrollige, kas iga rull saab pöörlema, ja ainult siis, kui vibratsioon on lubatud vahemikus ja ebatavalist heli ei kostu.

4. Pärast 30-minutilist koormuseta töötamist ei tohi ühegi laagri temperatuur ületada 60 kraadi. Mõlema külje keti jooksupea on suhteliselt tasakaalustatud pingega.





Määrimispunkti asukoht	Määrdeaine nimi	Määrimistsükkel
Pea- ja sabavõlli laagrid	ZG-3 kaltsiumi baasmääre	kord kuus
Kruvipinguti juhtsiin	Kruvi ZG-3 kaltsiumi baasmääre	kord kuus
Sleeve Roller kett	ZG-3 kaltsiumi baasmääre	üks kord 10 päeva jooksul
elektrimootor	Hooldus vastavalt tootja juhistele
Pukseerimiskettide rullid	ZG-3 kaltsiumi baasmääre	üks kord 15 päeva jooksul





Võimalikud tõrked	Peamine põhjus	Eliminatsiooni meetod
Mootori koormus on liiga suur	Suur plokk on kinni jäänud, ühendus ei ole kontsentriline	Vähendage söödakogust, puhastage suured tükid, reguleerige koaksiaalsust
Konveieri ahela kõrvalekalle	Pea ja saba ketirattad ei ole paralleelsed	Reguleerige sabaseadme kruvi
Hammasrataste võrgu rike	hammasratta kulumine	Vahetage ajam välja
Laagri temperatuur on liiga kõrge	Määrdeõli puudumine, mustus õlis, vale reguleerimine, laagrite tihedus jne.	1. Tankige ja puhastage laager 2. Reguleerimine või remont





Eel{0}}müügiteenus:

• Juhendage kliente sobiva seadmemudeli valimisel.
• Saatke inseneri- ja tehniline personal õigeaegselt tootmiskohta, et planeerida asukoht klientide jaoks, kavandada mõistlikud protsessid ja lahendused.
• Saame projekteerida ja valmistada tooteid vastavalt klientide erivajadustele, et rahuldada investorite erinevaid vajadusi



Müügil olev teenus:

• Toodete range kontroll enne tehasest lahkumist
• Saadetakse vastavalt lepingule



Müügijärgne-teenus:

• Meie ettevõtte poolt müüdavate seadmete põhiline garantiiaeg on üks aasta (v.a. inimfaktoritest, kütuseteguritest või vastupandamatutest loodusnähtustest põhjustatud rike või kahjustused ning garantii alla ei kuulu haavatavad osad: kütusepihustid, pumbapead, valgustundlikud silmad jne).
• Kui seadme rike on põhjustatud inimteguritest, arvestatakse kulud vastavalt tehasehinnale.
• Pärast garantiiteatise saamist vastake 2 tunni jooksul{1}} tunni jooksul tehnilistele juhistele probleemide lahendamiseks.







Zhengzhou Odifei Machinery Equipment Co., Ltd. on keskendunud seadmete transportimisele 17 aastat. Selle põhitegevusalaks on: spiraalvibratsiooniga vertikaallift, latt-söötur, kett-plaatkonveier, liistkonveier, pannkonveier, suure nurgaga pannkonveier, kruvikonveier, kett-konveier, TD-lint-kopp-lift, TH-rõngas-kett-kopplift, NE-kopa-lift ja muu tootevalik NEVSE kopp-lift liftid. TD75 pannkonveier (või pannkonveier), mobiilne konveier, suure kaldenurga ribidega pannkonveier; kruvikonveier, võllita kruvikonveier; kerge, keskmise ja raske kett-plaatkonveier; kett-kopakonveieri masin, SCD küna klinkerkonveier; horisontaalne kahevõlliline segisti; kerge, keskmine ja raske plaadisöötur; GZG mootori vibratsioonisöötur; trumli ekraan, võllideta trumli ekraan;

2010. aastal sisenes meie ettevõtte teadus- ja arendusmeeskond ressursside ringlussevõtu tööstusesse ning arendas järjest välja olmejäätmete käitlemise ketendavad konveierid, olmejäätmete sõelumis- ja sorteerimisvõllideta sõela, ehitusjäätmete liistude etteandeseadmed ja elektrikaarahjude ketendavad praagi konveierid, mis mitte ainult ei loo See loob ka objektiivse sotsiaalse ja keskkonnaalase taaskasutusahela kasu.

Zhengzhou Odifei Machinery Equipment Co., Ltd. on tipptaseme vaimus pidevalt tehnoloogilisi uuendusi ellu viinud ja välja töötanud mitmeid praktilisi uusi tooteid. Toode on täiustatud disainiga, hea tootmisega, töökindel, rahvusvahelise kõrgtasemega, müüb hästi nii kodu- kui välismaal ning selle eesmärk on olla tööstusharu liider!





K: Kas olete tehas või kaubandusettevõte?

V: Oleme 2007. aastal asutatud tehas, mis on spetsialiseerunud spiraalvibratsiooniga vertikaalliftide, liistsööturite, kett-plaatkonveierite, liistkonveierite, pannkonveierite, suure nurga all paiknevate pannkonveierite, kruvikonveierite, kett-koppkonveierite, TD-lint-kopp-liftide ja niitide valmistamisele.



K: Kuidas on lood varuosadega?

V: Pakume alati omahinnaga varuosi ja masina ostmisel anname teile varuosade loendi.



K: Kas testite masinat enne tarnimist?

V: Jah, me testime iga masinat ja tootmisliini enne tarnimist ning saadame teile töövideo. Samuti saate enne tarnimist meiega kontrollida.



K: Kas see pannkonveier võib olla vastupidav kõrgele temperatuurile?

V: Jah, materjale, mille temperatuur on alla 1000 kraadi, saab transportida. Palun võtke ühendust kliendiga, et selgitada materjali omadusi, veo mahtu ja pikkust jne. Aitäh.

K: Kas pannkonveierit saab kasutada terasevalutehases?

V: Jah, pannkonveier on ideaalne seade teravate, kuumade, mahukate ja söövitavate materjalide transportimiseks sellistes tööstusharudes nagu raud ja teras, kaevandus, ehitusmaterjalid, metallurgia, kivisüsi, keemiatööstus jne.











1. Esitage materjali nimi, erikaal, osakeste suurus jne

2. Kas on muid omadusi: nagu viskoossus, temperatuur, söövitavus jne?

3. Transpordi pikkus, horisontaalne või kaldtransport?

4. Transpordivõimsus tunnis



Kui teid huvitab Pan Conveyor, võtke meiega ühendust 24 tunni jooksul!
